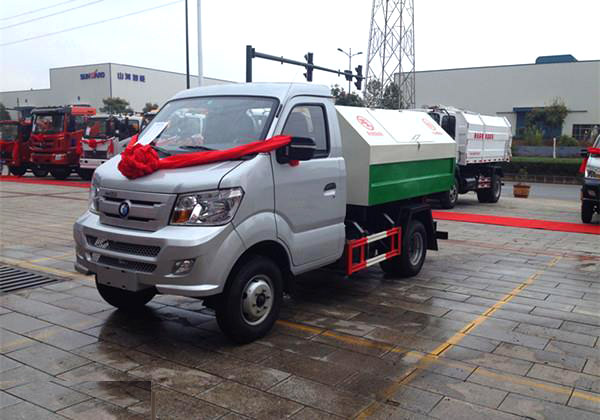

产品展示

产品展示【点击放大图片】

产品详细参数

王牌小型3方勾臂垃圾车，国五排放，汽油机，王牌勾臂垃圾车整车公告SZD5030ZXXCW5，免征和环保都已经下发，我们公司出整车合格证，1650单排驾驶室，绵阳新晨动力110马力柴油发动机，5档变速箱，6.00-14轮胎（后双轮），油刹，招标专用车型．

王牌勾臂垃圾车SZD5030Z\小型3方环卫垃圾车又是环卫环保车型。王牌勾臂垃圾车又主要适用于市政环卫、物业管理、大型厂、工矿等各种场所收集、运载各种垃圾。钩臂垃圾车采用全液压控制操作系统，垃圾厢与底盘可彻底分离，具有结构合理，操作简便、稳定、使用效率高、密封性能好、倾倒方便等优点，能实现一台车与多个垃圾厢联合作业，循环运输，充分提高车辆的运输能力。

王牌勾臂垃圾车主要技术参数
产品名称	车厢可卸式垃圾车	产品型号	SZD5030ZXXCW5型车厢可卸式垃圾车
总质量(Kg)	2790	罐体容积(m3)
额定载质量(Kg)	1100	外形尺寸(mm)	4600×1650×2050
整备质量(Kg)	1560	驾驶室准乘人数(人)	2
接近角/离去角(°)	38/15	前悬/后悬(mm)	690/860
轴数	2	轴距(mm)	3050
轴荷(Kg)	1300/1490	最高车速(Km/h)	100
王牌勾臂垃圾车	备注：选装黑色保险杠.
国V王牌勾臂垃圾车底盘技术参数
底盘型号	CDW1030N1M5	底盘名称	载货汽车底盘
商标名称	王牌牌	生产企业	中国重汽集团成都王牌商用车有限公司
外形尺寸(mm)	5150×1650×2050	轮胎数	4
接近角/离去角(°)	38/15	轮胎规格	185R14LT
钢板弹簧片数	5/7	前轮距(mm)	1410
燃料种类	汽油	后轮距(mm)	1420
排放标准	GB18352.5-2013国Ⅴ
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
V22	绵阳新晨动力机械有限公司	2237	82

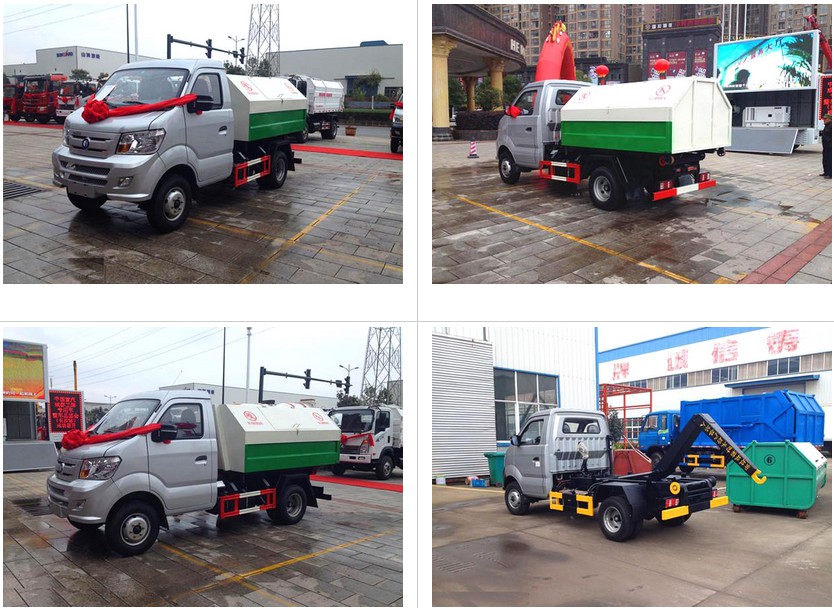

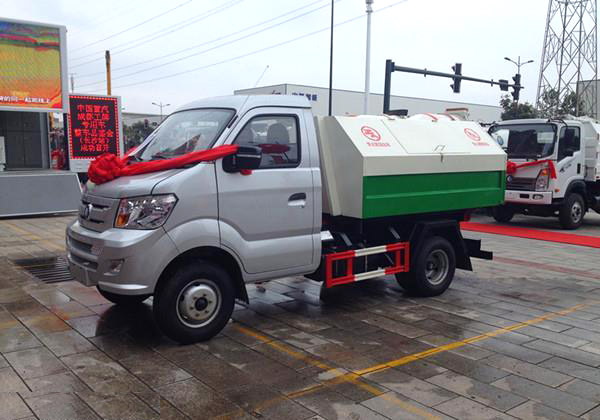

多方位图片展示：

王牌小型3方勾臂垃圾车工作原理及结构组成：

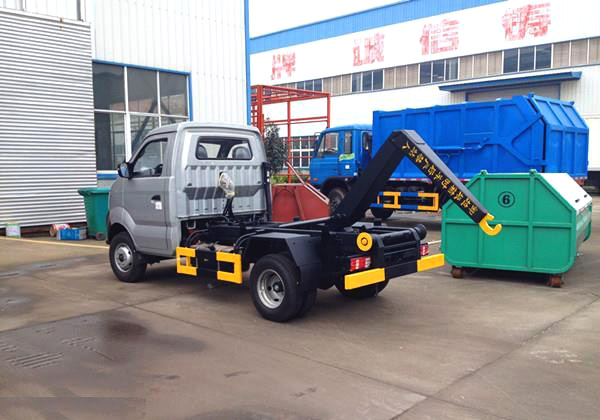

王牌勾臂垃圾车是在底盘上设附车架，在附车架上安放垃圾箱，并安装吊装装置。拉臂主液压缸是吊装、卸载垃圾的主要传动装置，控制其伸缩可完成吊装垃圾箱、卸垃圾以及卸下空垃圾箱的工作过程，拉臂主液压缸一端连接在附车架的尾端靠驾驶室一端，另一端则连接在拉臂上。

多路换向阀：保证了投入作业的液压部件、可靠换向、确保作业油缸停留在任意位置。

王牌勾臂垃圾车专用功能特点：

王牌勾臂垃圾车的收运方式是目前世界上广泛采用的垃圾收运方式，可以实现一车多箱，大大降低了使用成本，提高工作效率。

王牌勾臂垃圾车同时具备货物自卸和箱体自动装卸两种功能，而且这两种功能由一个拉臂车完成，工作效率高。这两种功能的操作和转换都是由液压系统实现的。

王牌勾臂垃圾车垃圾箱拉起操作方法：
1、将锁紧钩操作手柄推至收回位置，锁紧油缸收回，使锁紧架收回并将翻转架与附车架锁紧固定；
2、将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链轴旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准；
3、当拉臂钩钩到箱体弯钩时，继续推下拉臂操作手柄到落下位置，使垃圾箱体继续上车；
4、当垃圾车箱体落放到附车架上后，松开拉臂操作手柄使其回到中位，再将锁紧钩操作手柄拉起至锁紧位置，锁紧油缸伸出，使锁紧架翻起并将翻转架与垃圾箱体锁紧固定，松开手柄使之回中；位；完成垃圾车箱体的装车工作，松开取力器，整车可以运输行驶。

王牌勾臂垃圾车垃圾箱放下操作方法；

1、起动车后挂上取力器，将锁紧钩操作手柄推下至收回位置，锁紧油缸缩回，使锁紧架翻下，翻转架与垃圾箱体脱开锁紧固定并且与附车架锁紧固定，松开手柄使之回中位；
2、将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链轴旋转，垃圾箱体随活动拉臂一同翻转、倾斜下落；放置垃圾箱体时，车厢尾部严禁站人。

3、拉臂式垃圾车箱放置好后，调整活动拉臂钩与箱体弯钩位置，使其脱钩，将拉臂操作手柄推下到落下位置，拉臂油缸收回，活动拉臂绕翻转翻转架前铰链轴旋转，活动拉臂放回到附车架上，松开取力器垃圾箱放置完成，整车可以运输行驶。
